Разборка копира Canon

БАЗОВАЯ МОДЕЛЬ FC-220 МОДЕЛИ РС-300/320/325/400/420/430 FC-210/230/200/220



Здесь  все серии копировальных аппаратов, основанных на одних чертежах и если и отличающихся, то лишь в незначительных деталях, описываются на примере одной, наиболее характерной для своей серии модели.

В тексте даются пояснения по поводу возможных отличий в устройстве других аппаратов серии. И даже если этих отличий нет в явном виде, всегда следует помнить, что они подразумеваются, иначе фирме-производителю не имело бы смысла выпускать модели под разными наименованиями. Поэтому не следует искать в конкретном копировальном аппарате какую-либо из описываемых в дальнейшем деталей — в его конструкции она, возможно, не была предусмотрена изначально или ее нет в связи с модификационным изменением, которое претерпела модель.

Эта статья посвящена одной из наиболее популярных серий профессиональных копировальных аппаратов, имеющих подвижный экспозиционный стол и унифицированный картридж фото-барабана/узла проявки и рассчитанных на производство небольшого объема работ.

2. 1. Процедуры разборки

Для проведения процедур, описываемых в данном разделе, необходим примерно следующий инструмент: две крестовые отвертки — длинная и среднего размера, две шлицевые отвертки — большая с достаточно широким жалом, и тонкая и узкая для использования в местах, недоступных большой отвертке.

При некоторых операциях следует работать пинцетом и плоскогубцами с узкими губками. Для снятия верхней панели можно применять специальный крюк из сервисного набора фирмы Canon.

При некоторых операциях удается обойтись и меньшим. Например, для приведенной ниже процедуры удаления крышки копировального стола инструмент вообще не нужен.

2.1.1. Удаление крышки копировального стола

Эта процедура выполняется исключительно при необходимости замены крышки копировального стола. Для доступа к другим узлам удалять крышку стола не надо — стол снимается целиком.

Применять инструмент не требуется.

1. Рукой слегка приподнять правый задний угол крышки 1 и сдвинуть его вперед, чтобы освободить защелку.

приподнять правый задний угол крышки

2. Аналогичным образом освободить левый задний угол и снять пластмассовую крышку стола

освободить левый задний угол

Примечание. Замена белого пластикового экрана на поролоновой прокладке отдельно от крышки стола не предусмотрена.

2.1.2. Удаление копировального стопа

Необходимый инструмент: крестовая отвертка.

1. Сдвинуть копировальный стол 1 по рельсу до упора

влево и выкрутить винты 2 и 3, фиксирующие рельс копировального стола на станине аппарата

 винты 2 и 3, фиксирующие рельс

2. Сдвинуть копировальный стол 5 вправо и выкрутить последний винт рельса 4.

выкрутить последний винт рельса 4

3. Снять копировальный стол.

Примечание. При возвращении копировального стола на место следует сразу установить передний край стекла под направляющий выступ на ближней части корпуса и лишь затем совместить пазы рельса и станины и зафиксировать рельс винтами. В случае, если мастер по невнимательности установит передний край стекла поверх выступа, это характерным образом отразится на качестве копий — изображение на них будет получаться явно вне фокуса из-за увеличившегося расстояния от оригинала до лампы сканирования и линейки линз.

2.1.3. Удаление крышки панели управления

Перед удалением крышки панели управления нет необходимости снимать какие-либо иные детали.

Необходимый инструмент — крестовая отвертка.

1 Сдвинуть копировальный стол до упора влево

2 Для получения доступа к тракту прохождения копий нажать на пластину из светло-серой пластмассы, расположенную в правой части верхней панели аппарата, освободив защелку верхней дверцы с закрепленным на ней узлом лампы сканирования, и придать дверце вертикальное положение

3 Выкрутить длинный саморез 1, удерживающий крышку панели управления 2, и снять ее по направлению вверх и на себя

Выкрутить длинный саморез 1

Примечание. При возвращении крышки панели управления на место в моделях PC-300, PC-400, FC-200, FC-210, оборудованных линейным регулятором ручной подстройки экспозиции 1, следует особенно внимательно следить, чтобы декоративный слайдер совпал с выступом регулятора на плате

декоративный слайдер

2.1.4. Удаление верхней панели

Верхняя наружная панель аппарата выполнена в виде сплошного пластмассового кожуха, который прикрывает внутренние узлы сверху, а также со всех боковых поверхностей. Подобная упрощенная конструкция свойственна небольшим (портативным) копировальным аппаратам. Похожее строение корпуса имеет серия Z-20/21/25/26/27 фирмы Sharp, успешно конкурирующая по популярности с портативными копирами Canon.

Принцип наибольшей возможной простоты конструкции сам по себе — отдельная тема для обсуждения. В конкретном же случае успешно реализованное упрощение, связанное с объединением внешних панелей аппарата в одну верхнюю панель, повлекло за собой уменьшение затрат при производстве, времени, затрачиваемого на сборку/разборку при ремонте техники, и веса копировального аппарата, а также исключило возможность выхода из строя какой-нибудь из множества конструктивно излишних деталей, например поломку соединяющего панели зацепа

К тому же при компактном устройстве копировального аппарата практически невозможно работать с каким-либо узлом, сняв только одну из боковых панелей и не оголив большей части внутренней конструкции, тогда как на чуть более крупных аппаратах, подобных Canon NP-6012, это уже вполне реально. Поэтому даже при самом незначительном ремонте на портативном копире так или иначе пришлось бы снимать верхние панели до полного обнажения станины.

Единственная серьезная претензия к конструкции верхней панели относится к количеству и неудобству расположения защелок, удерживающих панель на месте. Технике Canon вообще свойственно злоупотребление защелками при креплении наружных панелей, и в данной серии копировальных аппаратов это проявляется особенно явно. Для снятия верхней панели требуется одновременно отжать пять защелок, что никак не может служить примером рациональности и удобства

Мало того, при установке верхней панели на место изредка возникают ситуации, когда правый передний край на несколько миллиметров не доходит до своего нормального положения в результате плохого совмещения креплений. В этом случае следует либо снять верхнюю панель и установить ее заново, либо применить физическую силу к передней части аппарата, надавив рукой на правый угол верхней панели, либо попытаться расшатать неправильно вставшую конструкцию, просунув шлицевую отвертку в щель между панелями.

Необходимый инструмент, крестовая отвертка, шлицевая отвертка, тонкая шлицевая отвертка или сервисный крюк Canon.

1 Снять копировальный стол (см раздел 2.1.2)

2 Если аппарат оборудован лотками подачи бумаги и приема копий, отсоединить их, прижав лапки на краях по направлению к центру лотков Здесь следует соблюдать осторожность конструкция выполнена не слишком удачно, материал лапок чрезмерно хрупок, и часто случается, что при небрежном обращении эти лапки отламываются.

3. Удалить две декоративные пластины 1, прикрывающие отверстия у основания верхней дверцы, по очереди поддев их шлицевой отверткой по направлению вверх и влево

две декоративные пластины 1

4 Установить дверцу вертикально и, если в ее креплениях стоит комбинированный картридж, извлечь его.

5 Удалить крышку панели управления, выкрутив крепящий ее саморез

6. Тонкой шлицевой отверткой, сервисным крюком или любым другим достаточно узким инструментом надавить на первую из защелок верхней панели через отверстие 3 на внутренней стороне узла подачи бумаги. Приподнять правый передний край верхней панели 2 и не давать защелке встать обратно на место

Приподнять правый передний край

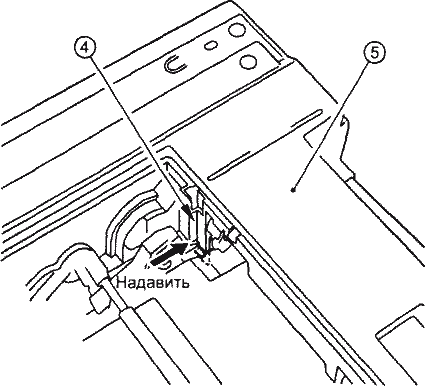

Продолжая придерживать передний край панели, отжать шлицевой отверткой вторую из защелок 4 и приподнять справа задний край 5 верхней панели

приподнять справа задний край 5 верхней панели

8. Для освобождения расположенной сзади защелки 6, третьей из пяти, удерживающих верхнюю панель, поддеть отверткой или просто пальцами задний край верхней панели 7, оттянуть его назад и поднять вверх

 поддеть отверткой или просто пальцами задний край верхней панели 7

9. На данном этапе верхняя панель удерживается лишь последними двумя защелками спереди 8. Они освобождаются так же, как задняя защелка. Следует просунуть шлицевую отвертку снизу в щель между основанием копира и передней поверхностью верхней панели и, отжав последнюю на себя, поднять верхнюю панель 9 и полностью снять ее с аппарата

поднять верхнюю панель 9 и полностью снять ее с аппарата

2.15. Удаление нижней панели

Нижняя панель прикрывает комбинированную плату процессора/блока питания.

Необходимый инструмент: обычная крестовая и тонкая шлицевая отвертки.

1. Перевернуть копировальный аппарат, положив его плашмя на крышку копировального стола, или поставить на ребро, так чтобы снизу оказалась дверца термоблока, а сверху — узел подачи.

2. Выкрутить два винта 1, крепящих нижнюю панель

3. Поддеть по очереди три защелки 2, расположение которых отмечено точками на нижней панели, и приподнять внутренний край панели

4. Просунуть шлицевую отвертку в отверстия двух защелок 3 на внешнем крае панели, освободить их и снять нижнюю панель 4

снять нижнюю панель 4

2.1.6. Получение доступа к комбинированной плате и датчику забора бумаги

Необходимый инструмент: крестовая отвертка, тонкая шлицевая отвертка.

1. Удалить нижнюю панель аппарата.

2 Отсоединить от комбинированной платы ленточный кабель 5, связывающий ее с платой панели управления/регулировки экспозиции

 отсоединить ленточный кабель 5

3. Отсоединить провод, идущий через переходник 6 на узел лампы сканирования.

Примечание. На некоторых моделях серии отсоединить этот провод можно, как правило, лишь после удаления верхней панели. При попытке вытащить провод, пропущенный под пластмассовым основанием копировального аппарата, из пазов в направлении снятой нижней крышки коннектор, отсоединенный от переходника, будет неизбежно застревать. Тем не менее, если четко представлять себе маршрут извлечения, то вполне можно освободить провод с помощью ловких действий пинцетом, не производя лишних и достаточно трудоемких разборок. В подобных ситуациях целесообразно при сборке не возвращать этот провод в исходное положение, а пропустить его поверх основания, непосредственно под нижней панелью, чтобы облегчить возможную работу с ним в дальнейшем.

4. Выкрутить винт 9, крепящий комбинированную плату 11, и отжать пальцами защелку 10

отжать пальцами защелку 10

5. Поднять ближний край платы, перевернуть ее и положить на специальную мягкую поролоновую подушку, используемую в сервисных центрах для предохранения печатных плат от повреждений, или просто на стол.

Примечание. Плата останется прикрепленной к копировальному аппарату проводами, подающими питание на термоблок и редуктор, а также проводом заземления и двумя проводами, идущими через переходники к соленоидам, однако это не сильно мешает работе по устранению неисправностей.

б После выполнения всех вышеперечисленных действий мастер получает беспрепятственный доступ к обеим сторонам комбинированной платы процессора/блока питания/высоковольтного блока, а также к флажку датчика забора бумаги, который прикреплен снизу к пластмассовой станине аппарата и в свободном состоянии на собранном аппарате замыкает оптопару Q131 на плате. Для извлечения флажка с посадочного места надо отогнуть удерживающие его пластмассовые петли на станине.

2.1.7. Извлечение комбинированной платы

Для извлечения из копировального аппарата комбинированной платы процессора/блока питания при необходимости полной ее замены следует выполнить гораздо более трудоемкую процедуру, чем просто для получения доступа к ней. Это обусловлено наличием проводов, являющихся частью комбинированной платы и тянущихся от нее к редуктору стола и термоблоку. Провода припаяны к плате, но, разумеется, при желании их можно отпаять и тем самым избежать дополнительного снятия панелей при их извлечении из аппарата, однако лучше не трогать пайку там, где можно обойтись разборкой.

Необходимый инструмент: крестовая средняя, шлицевая средняя и шлицевая тонкая отвертки, пинцет, плоскогубцы с тонкими губками.

1. Для получения доступа к редуктору и термоблоку удалить копировальный стол, крышку панели управления и верхнюю панель.

2. Открутить винт 2, фиксирующий плату датчика оборотов двигателя Q901, и снять ее для получения доступа к подсоединенному к ней коннектору 3 провода, ведущего к комбинированной плате. Отсоединить коннектор.

Отсоединить коннектор

3. Отсоединить провод 4.

4. Провода редуктора отсоединены, теперь следует отсоединить провода, ведущие к термоблоку. Два провода 1 подают рабочее напряжение 220/110 В через термопредохранитель на нагревательный элемент узла закрепления.

провода, ведущие к термоблоку

5. Остальные четыре провода 5 идут к установленному на термоблоке датчику выпускающей дверцы SW2, а если аппарат принадлежит к более старой модификации, то через него на датчик верхней дверцы SW1 в правой части аппарата.

Примечание. В аппаратах новой модификации нет отдельного датчика верхней дверцы. Вместо него предусмотрена система металлических рычагов, размыкающая контакты микропереключателя SW2, когда поднимается верхняя дверца, вне зависимости от того, открыта или закрыта выпускающая дверца термоблока. Таким образом, когда открывается какая-либо дверца аппарата, эти микропереключатели сразу же обесточивают копировальный аппарат, лишая его даже дежурного питания процессора.

Для того чтобы снять провода с клемм микропереключателя SW2, удобно пользоваться плоскогубцами. При этом необходимо запомнить расположение проводов, чтобы потом вернуть их на место в правильном порядке. В старых моделях сверху, как правило, идут черные провода, снизу — белые. В новых модификациях, таких как Canon FC-220, справа — два серых, слева — черный и белый. Из-за внесения в базовую конструкцию изменений, а также в моделях, выпускаемых различными заводами фирмы-изготовителя, возможны вариации.

6. Выполнить процедуру 2.1.6 до пункта 4 включительно.

1. Отсоединить два провода 7, идущих на соленоиды узла подачи и редуктора, от переходников, установленных в пластмассовой станине.

8. Крестовой отверткой выкрутить винт с зубчатой стопорной шайбой 8, соединяющий землю (GND) комбинированной платы с третьим контактом силового кабеля аппарата.

силовой кабель аппарата

9. Провода, идущие к термоблоку и редуктору, освободить из креплений на корпусе с помощью отвертки, пинцета или плоскогубцев и затем пропустить в отверстия, ведущие вниз, к комбинированной плате.

10. Все провода и крепления комбинированной платы освобождены, и ее можно снять с аппарата.

Примечание. При последующей установке платы на место надо тщательно проверить подсоединение всех проводов. Для обеспечения максимальной надежности рекомендуется прозвонить их с помощью Мультиметра. Необходимо также следить, чтобы на проводах не было перегибов и чтобы они не могли в дальнейшем мешать работе механических узлов аппарата. Если подобная операция проводится впервые и мастер не знает досконально, куда какой провод с комбинированной платы должен идти, рекомендую подробно записать расположение проводов и их цвета, чтобы впоследствии не возникало проблем, вызванных их неправильным подсоединением.

2.1.8. Извлечение платы панели управления/регулировки экспозиции

Необходимый инструмент: крестовая и две шлицевые отвертки.

1. Удалить копировальный стол, крышку панели управления и верхнюю панель.

2. Отсоединить провода 1, вставленные в гнезда с левой стороны платы.

отсоединить провода 1

3. Отсоединить ленточный кабель 2, идущий от платы панели управления к комбинированной процессорной плате.

4. Освободить защелку 3 и извлечь плату 4 движением вверх.

2.1.9. Отсоединение верхней дверцы

Дверца, открывающая доступ к тракту прохождения бумаги, несет на себе узел лампы сканирования и оборудована обоймой для установки комбинированного картриджа Е-16/Е-30.

В закрытом состоянии она удерживается двумя симметричными защелками, которые освобождаются при нажатии на пластину из светло-серой пластмассы, расположенную в правой части верхней панели аппарата. Как только защелки перестают удерживать верхнюю дверцу, она немного подскакивает вверх под действием подпружиненных лапок на валу регистрации, и из такого положения ее легко открыть.

Необходимый инструмент: крестовая и шлицевые отвертки для снятия узлов, мешающих извлечению верхней дверцы. Для извлечения самой дверцы инструмент не нужен.

1. Удалить копировальный стол.

2. Удалить крышку панели управления.

3. Удалить верхнюю панель

4. Отсоединить два провода 1.

отсоединить два провода 1

Отогнуть на себя передний выступ пластмассовой станины 2, поддерживающий дверцу, освободить штифт 3 узла лампы сканирования из отверстия, в котором он удерживается, и снять верхнюю дверцу 4 с аппарата по направлению вверх и на себя.

отогнуть на себя передний выступ пластмассовой станины 2

2.1.10. Извлечение узла лампы сканирования

Необходимый инструмент: шлицевая отвертка.

1. Выполнить все необходимые процедуры разборки, вплоть до отсоединения верхней дверцы аппарата.

2. Освободить от защелок 2 внешнюю часть узла лампы сканирования, изготовленного из черной пластмассы, поддевая по очереди отверткой его боковые стороны. Материалы, из которых сделаны верхняя дверца и сам узел лампы сканирования, достаточно пластичны, но все же не стоит прилагать излишних усилий, чтобы не повредить их.

освободить от защелок 2 внешнюю часть узла лампы сканирования

3. Устанавливая отвертку последовательно — сначала с одного и затем с другого конца узла лампы сканирования — в щели конструкции возле штифтов 1, надавить на узел по направлению к его уже освобожденной внешней части.

4. Узел лампы сканирования извлечен.

Узел сканирования

Узел сканирования

Теперь можно заменить либо его целиком, либо отдельно линейку сканирующих ламп и датчики экспозиции.

Примечание. Некоторые мастера, стремясь сэкономить на стоимости комплектующих, заменяют сгоревшие лампы на линейке, впаивая их по отдельности и даже используя аналогичные лампы из копировальных аппаратов серии Sharp Z-20/25. Подобные решения, однако, всегда идут в ущерб качеству проделанной работы и не могут быть рекомендованы к повсеместному применению. Специалисты фирмы Canon также советуют заменять линейки ламп сканирования только целиком.
